功能介紹：

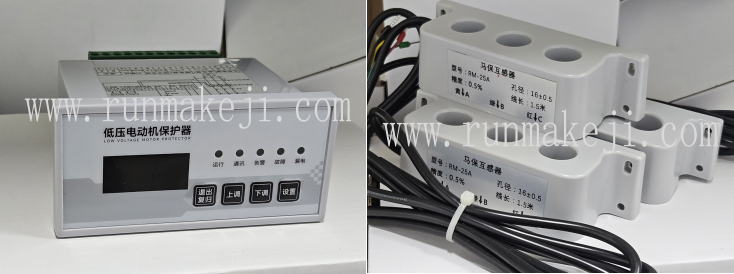

保護器通過采集電動機相關電氣量數據進行運算處理，判定電動機運行過程中的各種運行狀況或故障，可實現短路保護、定時限/反時限（過流）保護、堵轉保護、電流不平衡保護、斷相保護、相序保護、零序電流保護、接觸器保護、接觸器失靈保護、剩余電流保護等保護功能，以實現對電動機的全面保護、監測，切除故障于萌芽階段，減少電動機維修時間，保障安全生產。
產品特點：
1、豐富的測量數據，包括：控制回路電壓、三相電流、正序電流、負序電流、零序電流、電流不平衡度、剩余電流等；
2、具有剩余電流保護功能，可以提供更靈敏的接地故障檢測，充分保證電動機的安全運行以及人身安全；
3、具有Ao 輸出功能，可以方便的將電動機的測量量（電壓、三相電流，頻率）轉換為4～20mA 的直流電流量，實現常規全隔離變送器的功能；
4、具有SOE功能，最多可記錄最近100條保護動作信息；
5、具有遠方通訊功能，支持1路RS-485通訊接口；
6、保護器配套的三相電流互感器最大可選配到800A。
環境條件：
環境溫度：-20℃～+55℃
儲存溫度：-25℃～+70℃
大氣壓力：70 kPa～106 kPa
相對濕度：5%～95% (產品內部不凝露，不結冰)
額定參數：
（1）保護器工作電源
AC85～460V。
（2）電流/電壓輸入
電流回路（外置電流互感器（MTA）：5A、25A、50A、100A、200A、400A、600A、800A
交流電壓(控制回路電壓)：220V、380V
頻率：50Hz/60Hz
（4）繼電器接點輸出容量
DO1：常開繼電器，交流250V/直流30V，允許斷開的最大電流：交流/直流10A ；長期允許閉合電流：10A
DO2：常閉繼電器，交流250V/直流30V，允許斷開的最大電流：交流/直流10A ；長期允許閉合電流：10A
（5）AO輸出
輸出范圍：（4～20）mA
負載能力：500Ω
（6）功率消耗
交流電壓回路：小于0.75VA/相（額定220V時）
保護器電源回路：小于5W
（7）過載能力
交流電流回路：2倍額定電流，連續工作
10 倍額定電流，允許10s
40 倍額定電流，允許1s
控制回路電壓：1.2倍額定電壓，連續工作
